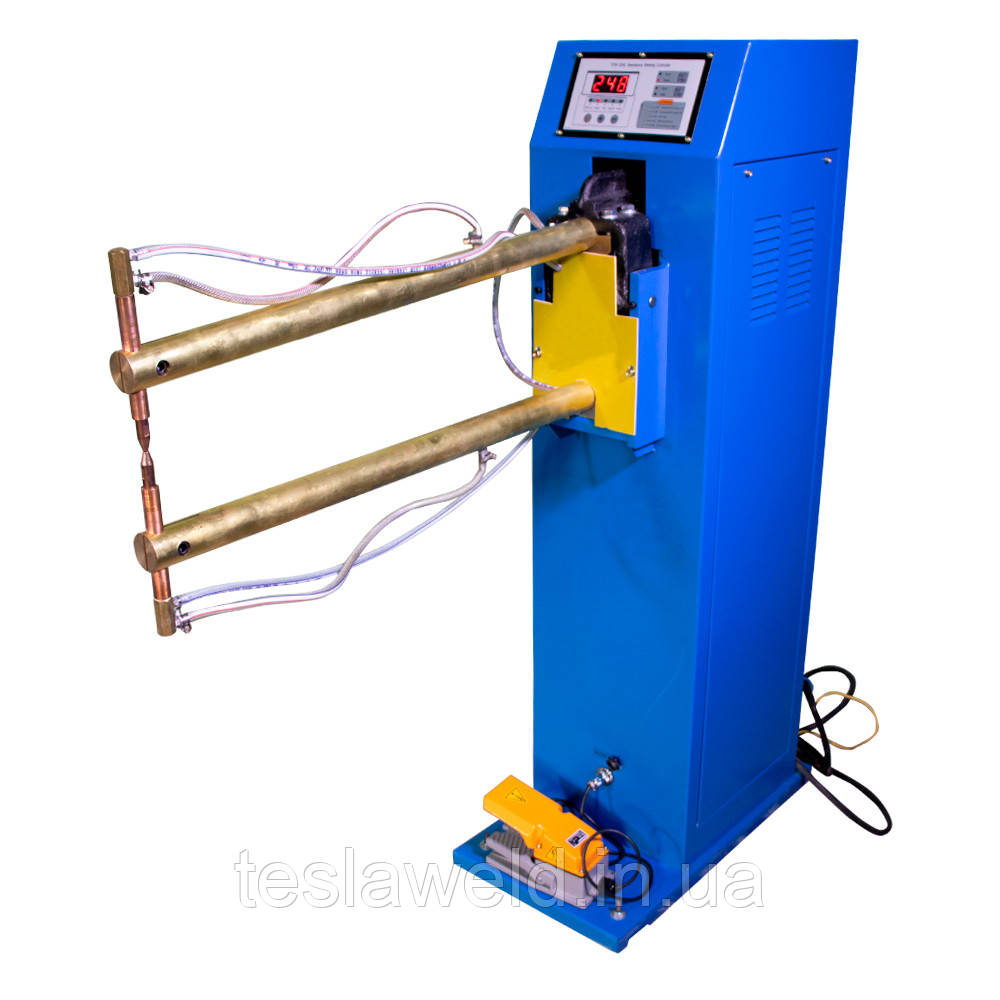

Промисловий апарат для точкового зварювання Tesla Weld SWMA 35N

Призначена для зварювання листового металу, приварювання елементів до заготовок методом контактного зварювання. Передбачено ножне керування. Працює від 3-фазної мережі 380 В

ВАЖЛИВА ОСОБЛИВОСТІ: МІКРОПРОЦЕСОРНЕ УПРАВЛІННЯ ЗВАРЮВАННЯМ

За зварювальний процес відповідає мікропроцесор з можливістю тонкого налаштування інтервалів приварювання, часу протікання струму та інших параметрів. Завдяки цьому забезпечується максимально міцне з'єднання незалежно від складності заготівлі.

У машині контактного зварювання Tesla Weld SWMA 35N передбачено кілька функцій для стабілізації напруги.

1. Функція автоматичної компенсації напруги: також називається контролем постійної напруги. Регулює напругу, порівнюючи встановлені параметри із пробними, автоматично змінюючи їх для підтримки основної постійної напруги.
2. Індикатор напруги: під час зварювання показує напругу трансформатора зварювання

БАГАТОФУНКЦІОНАЛЬНА ПАНЕЛЬ УПРАВЛІННЯ (ЛІВА СТОРОНА)

На лицьовій панелі розміщено такі елементи:

Блок 1. Дисплей установки параметрів:

• «SET» (налаштування) показує настройки.
• «WORKING» (режим роботи) показує напругу V при зварювальному процесі.

Блок 2. Під час налаштувань світловий індикатор вказує на параметри, які можна скинути або змінити. У процесі зварювання світлові індикатори включені.

Блок 3. Керування параметрами режимів:

• «HEAT» (прогрів) та «TIME» (Час). Тривале натискання кнопки переводить у режим 5S (друге меню).

Блок 4. Зменшення або збільшення параметрів.

ЕЛЕМЕНТИ ПАНЕЛІ УПРАВЛІННЯ (ПРАВА СТОРОНА)

Блок 5.

1. Коротке замикання симістора.
2. Обрив силового ланцюга.
3. Перегрів
4. Збережені параметри (помилка).
5. Немає сигналу синхронізації процесів.

Блок 6.

Управління режимами «ADJUST» (налаштування) або «WELD» (зварювання). Перемикання між режимами супроводжується світловими індикаторами.

Блок 7

Управління режимами «» (робота) або «» (Встановлення). Перемикання між режимами супроводжується світловими індикаторами.

ДЛЯ РОБОТИ ПОТРІБЕН КОМПРЕСОР З ТИСКОМ У РОБОЧІЙ МЕРЕЖІ НЕ МЕНШ 5,5 БАР

Пневмосистема машини оснащена манометром із редуктором для регулювання тиску.

ПОПЕРЕДЖЕНО ПІДКЛЮЧЕННЯ ЗОВНІШНЬОГО БЛОКУ РІДИННОГО ОХОЛОДЖЕННЯ ДЛЯ ЕЛЕКТРОДЕРЖУВАЧІВ МАШИНИ, РАДІАТОРА СИМІСТОРА
На задній панелі для цього є 2 штуцери.
